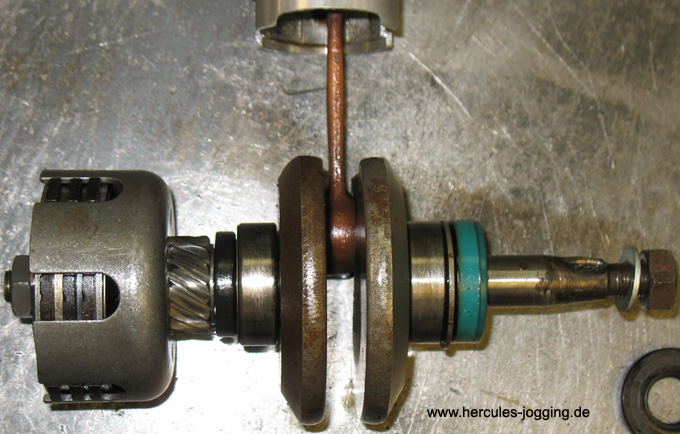

Das ist die komplette Kurbelwelle mit
3 Lamellen-Kupplung der Hercules Jogging. Links seht ihr den 3
Lamellen-Kupplungskorb mit
Antriebszahnrad 19 Zähne, dann den linken Wellendichtring (15
x 30 x 5,5), dann eine Scheibe (25,3 x 34 x 0,2), linkes
Rillenkugellager (6202 C3 DIN 625), noch eine Scheibe (15,3 x 20 x 0,5)
in der Mitte seht ihr die beiden Schwungplatten dazwischen das Pleuel,
und oben sieht man noch ein Stück vom Kolben. Rechts kommen
als erstes 2 Scheiben (15,3 x 20 x ......je nachdem,es gibt verschieden
Dicken, nehmt einfach die,die drauf sind), dann kommt das rechte
Rillenkugellager (6202 C3 DIN 625), wieder eine Scheibe (30 x
36,8 x 1,5, und als letztes der rechte Wellendichtring (15 x 35 x 7).
Jetzt haben wir rechts nur noch den berühmten Keil auch
Scheibenfeder genannt (3 x 3,7), dann Scheibe und Polradmutter (M 10 x
1). |
|
